01.2.3 / Нераспыляемые газопоглотители

Подогревные газопоглотители

Нераспыляемые подогревные газопоглотители оснащены автономным подогревателем, обеспечивающим необходимые температурные режимы активирования и работы. Конструкция включает подогреватель, активный элемент из титана, титан-ванадия или циаля, и керамический изолятор.

Типы газопоглотителей

Наименование	Ёмкость поглощения, л·Па (не менее)	Активный материал
ПЦ-1М	13,3	циаль
ПТ-1М	13,3	титан
ПВ-1М	13,3	титан-ванадий
ПГВ-9	15	титан-ванадий

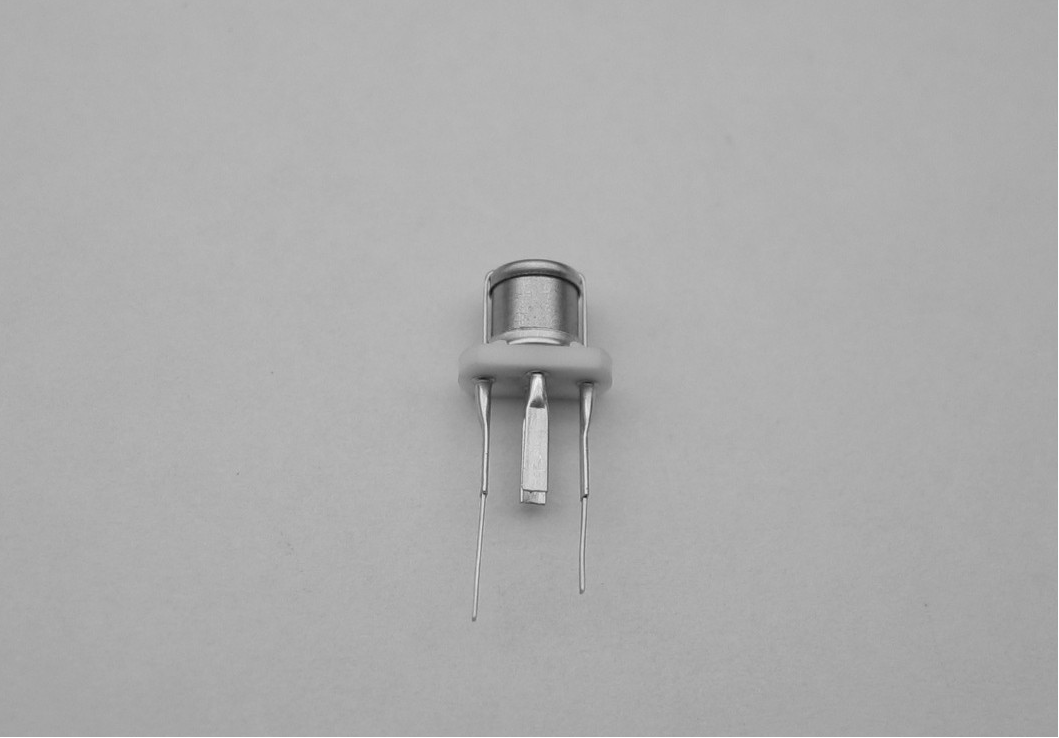

Нераспыляемый подогревной газопоглотитель ПЦ-1М

1 – подогреватель; 2 – активный элемент из циаля; 3 – керамический изолятор

Наименование	Пористость, %, не менее	Ток накала подогревателя, мА	Режим обезгаживания		Режим активирования		Ёмкость поглощения водорода, л·Па, не менее
Наименование	Пористость, %, не менее	Ток накала подогревателя, мА	напряжение накала, В	время, мин., не менее	напряжение накала, В	время, мин., не менее	Ёмкость поглощения водорода, л·Па, не менее
ПЦ-1М	20	390±35	3,5±0,1 6,5±0,1	10 10	9±0,1	3	13,3

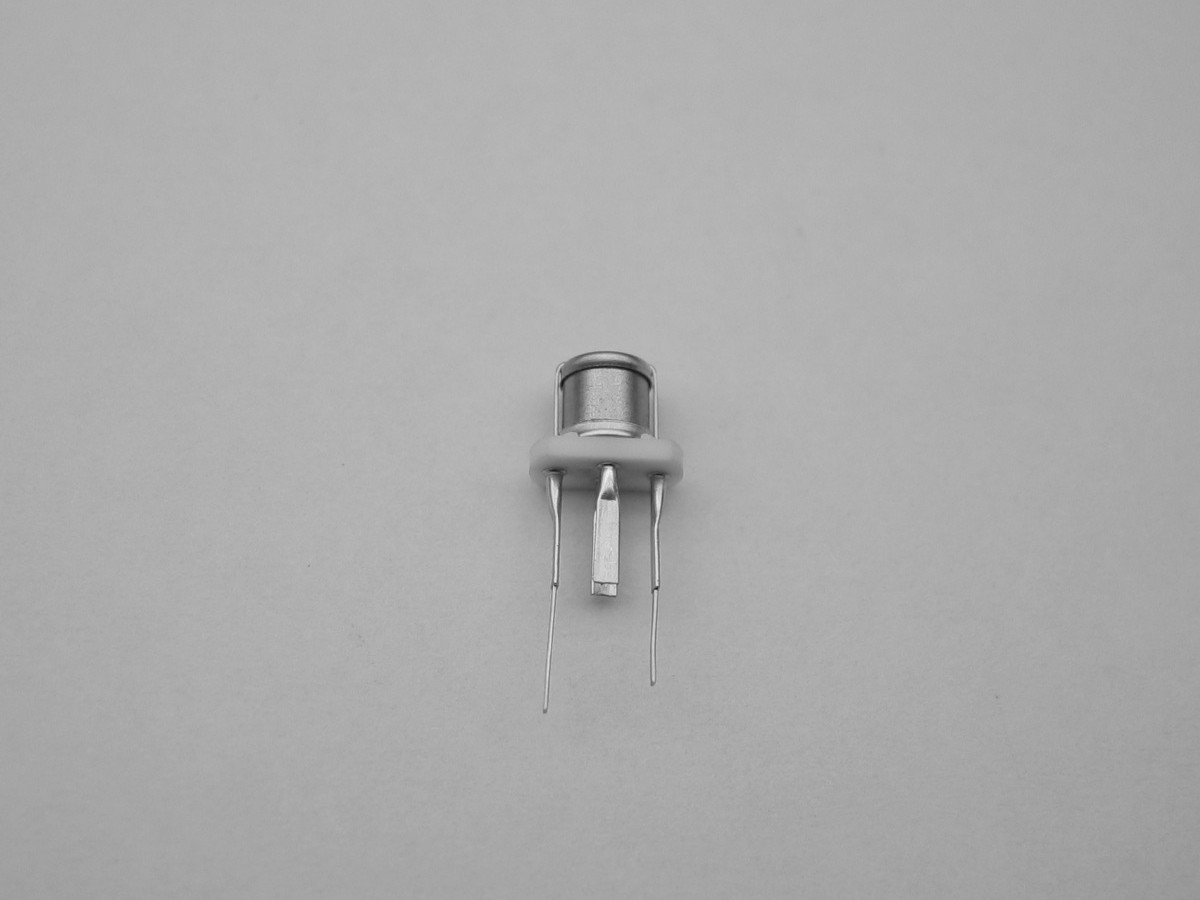

Нераспыляемый подогревной газопоглотитель ПТ-1М

1 – подогреватель; 2 – активный элемент из циаля; 3 – керамический изолятор

Нераспыляемый подогревной газопоглотитель ПТ-1М

Наименование	Пористость, %, не менее	Ток накала подогревателя, мА	Режим обезгаживания		Режим активирования		Ёмкость поглощения водорода, л·Па, не менее
Наименование	Пористость, %, не менее	Ток накала подогревателя, мА	напряжение накала, В	время, мин., не менее	напряжение накала, В	время, мин., не менее	Ёмкость поглощения водорода, л·Па, не менее
ПТ-1М	25	390±35	3,5±0,1 6,5±0,1	10 10	9±0,1	3	13,3

Нераспыляемый подогревной газопоглотитель ПВ-1М

1 – подогреватель; 2 – активный элемент из циаля; 3 – керамический изолятор

Наименование	Пористость, %, не менее	Ток накала подогревателя, мА	Режим обезгаживания		Режим активирования		Ёмкость поглощения водорода, л·Па, не менее
Наименование	Пористость, %, не менее	Ток накала подогревателя, мА	напряжение накала, В	время, мин., не менее	напряжение накала, В	время, мин., не менее	Ёмкость поглощения водорода, л·Па, не менее
ПВ-1М	25	200±20 300±30	3,5±0,1	10	6,3±0,1	3	13,3

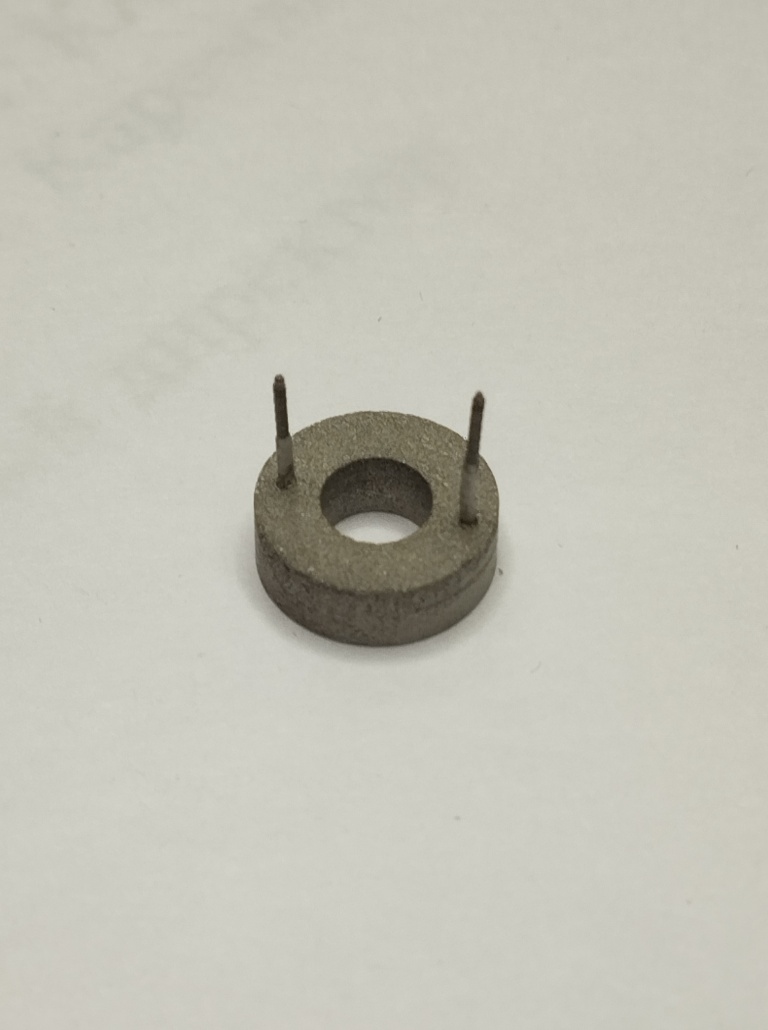

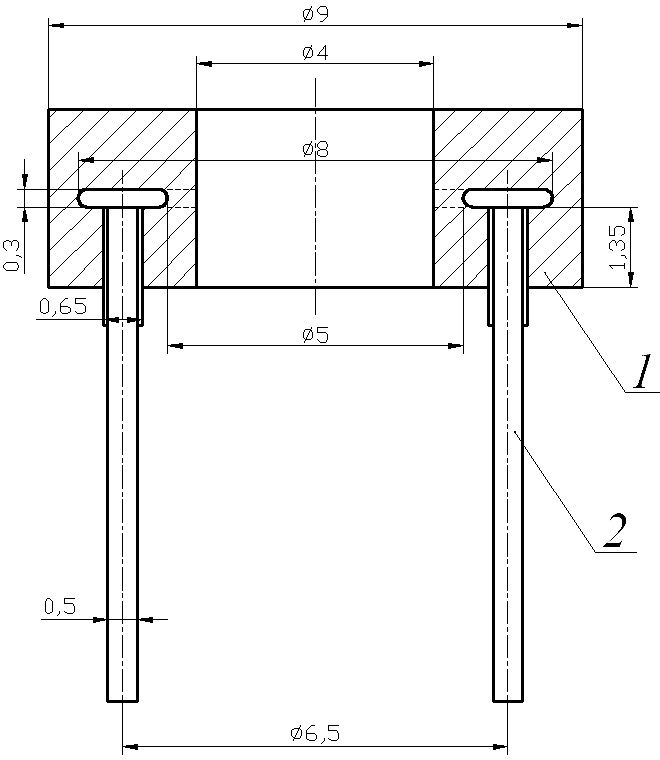

Нераспыляемый подогревной газопоглотитель ПГВ-9

1 – активный элемент из титан-ванадия; 2 – подогреватель.

Наименование	Пористость, %, не менее	Ток накала подогревателя, А	Режим обезгаживания		Режим активирования		Ёмкость поглощения водорода, л·Па, не менее
Наименование	Пористость, %, не менее	Ток накала подогревателя, А	напряжение накала, В	время, мин., не менее	напряжение накала, В	время, мин., не менее	Ёмкость поглощения водорода, л·Па, не менее
ПГВ-9	25	2,5±0,2 3,5±0,2	1,5±0,1	10	2,0–2,2	5	15,0
