Катодно-подогревательные узлы (КПУ)
Одним из основных элементов современных электровакуумных приборов (ЭВП), таких как пентоды, лампы бегущей волны (ЛБВ), клистроны и т.д., является катодно-подогревательный узел (КПУ). КПУ традиционно является наиболее сложным в исполнении узлом электровакуумных приборов, поскольку содержит эмиттер, обеспечивающий электронную эмиссию и подогреватель, обеспечивающий нагрев эмиттера до 1200°С. Кроме того требования предъявляемые к современным ЭВП, в частности миниатюризация приборов, ещё более осложняют задачи по разработке и изготовлению КПУ.
Наше предприятие имеет опыт разработки и производства оксидных и импрегнированных КПУ. Одно и многолучевые импрегнированные КПУ имеют размеры эмиттеров от 0,9 до 200 мм, мощность накала от нескольких ватт до нескольких киловатт, ток эмиссии 1,0-30 А/см².
Образцы деталей КПУ представлены на Рис.1 и Рис.2

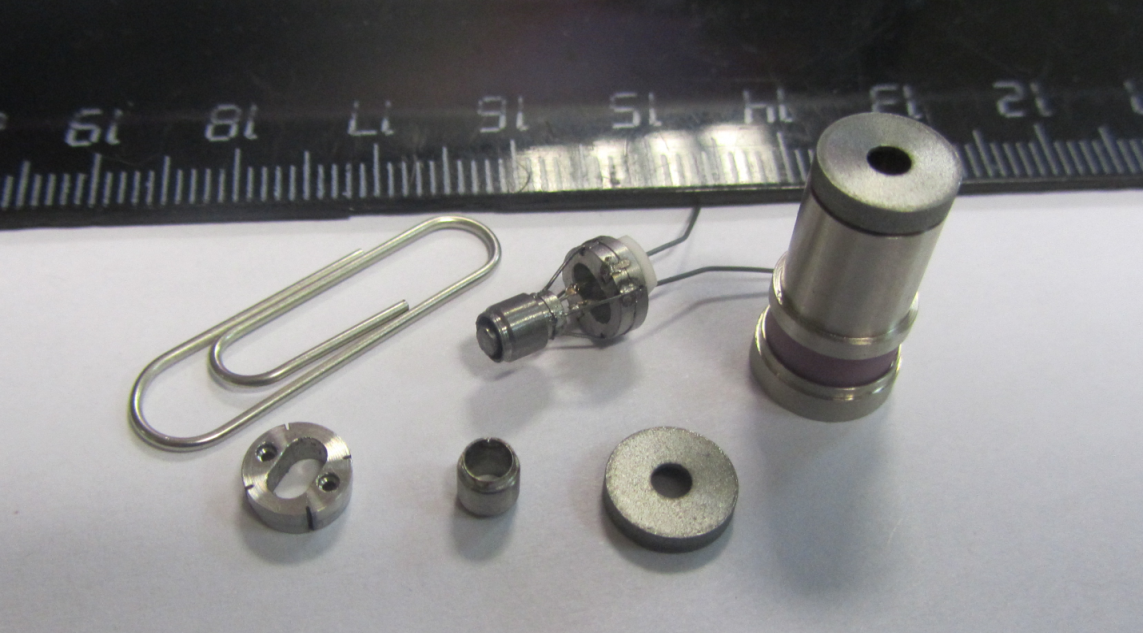

Рис.1. Детали и однолучевой КПУ диаметром 2 мм

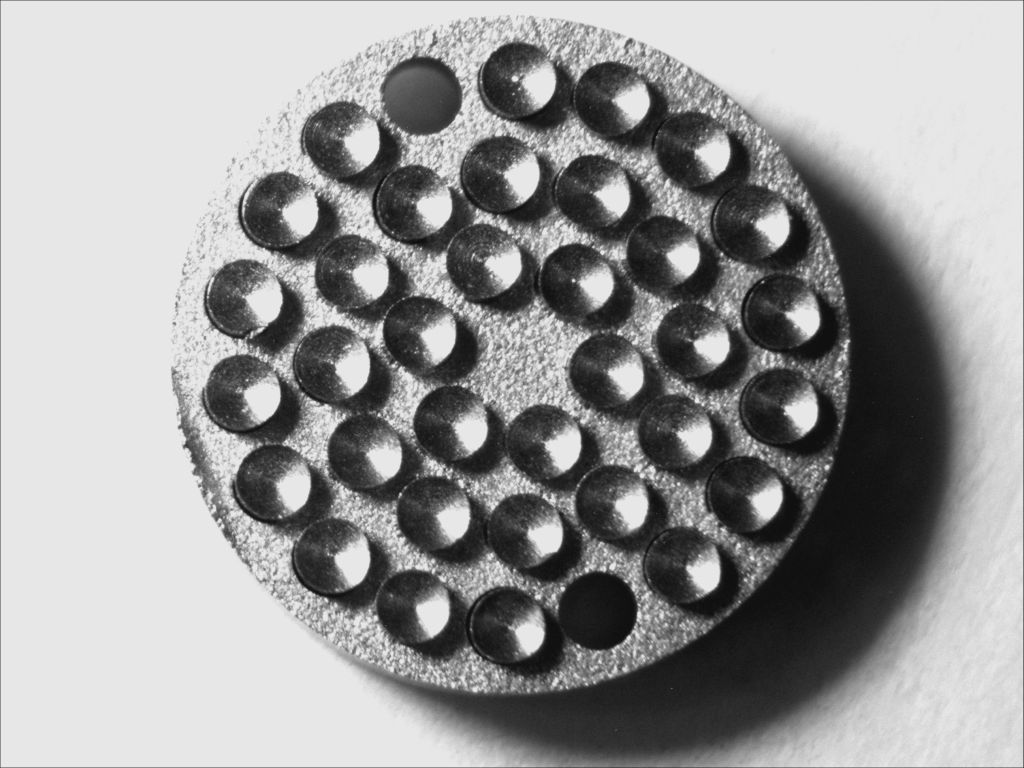

Рис.2. Обойма КПУ с эмиттерами
На Рис.3-7 представлены КПУ различных размеров и конструкции.

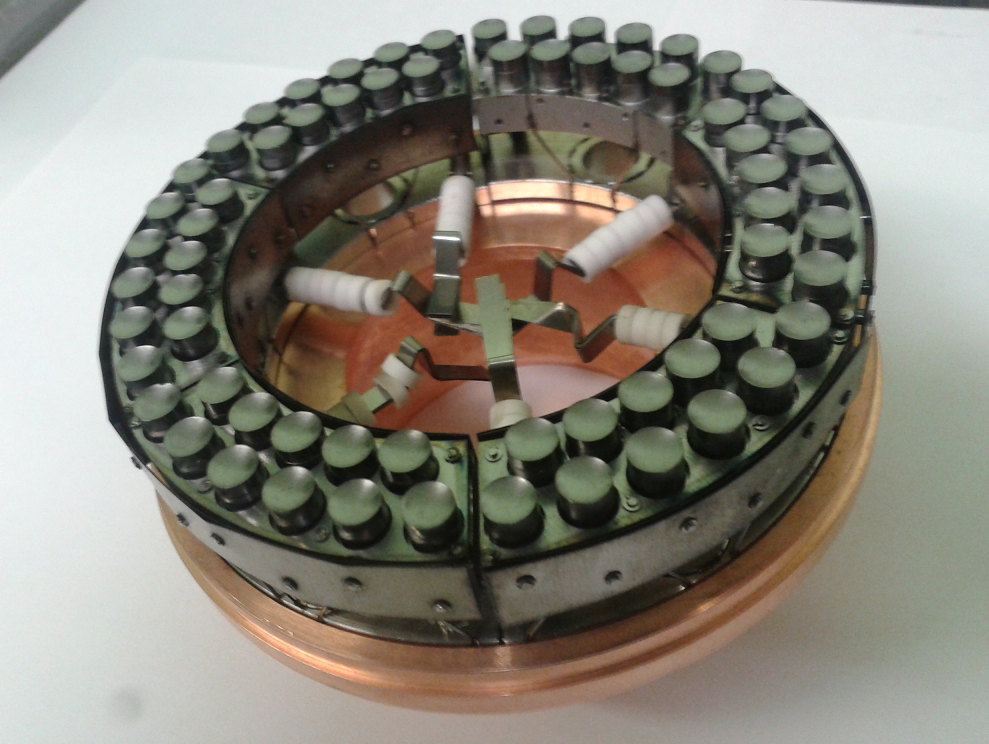

Рис.3. 66-ти лучевой КПУ

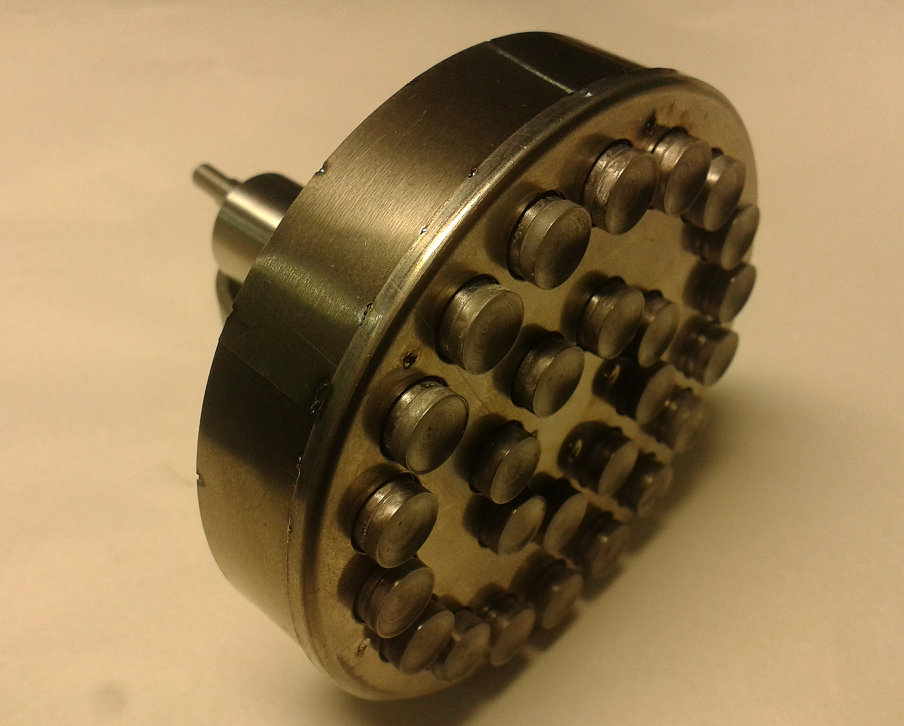

Рис.4. 26-ти лучевой КПУ

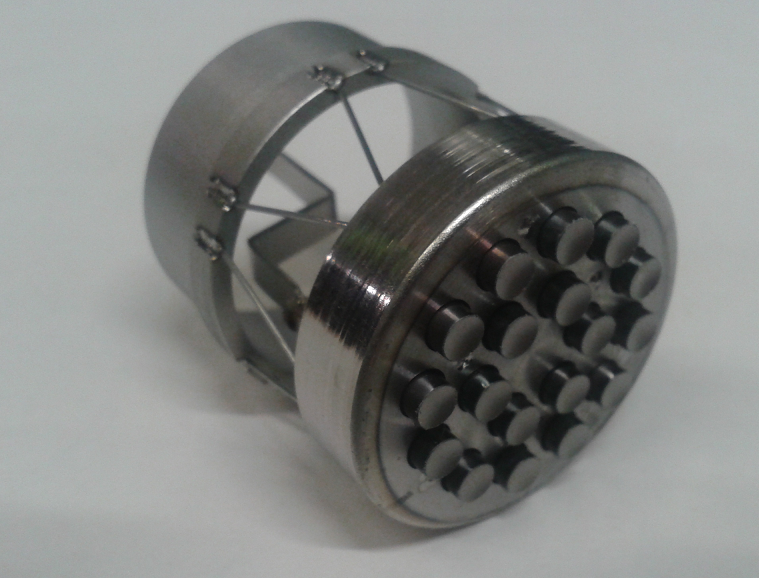

Рис.5. 18-ти лучевой КПУ

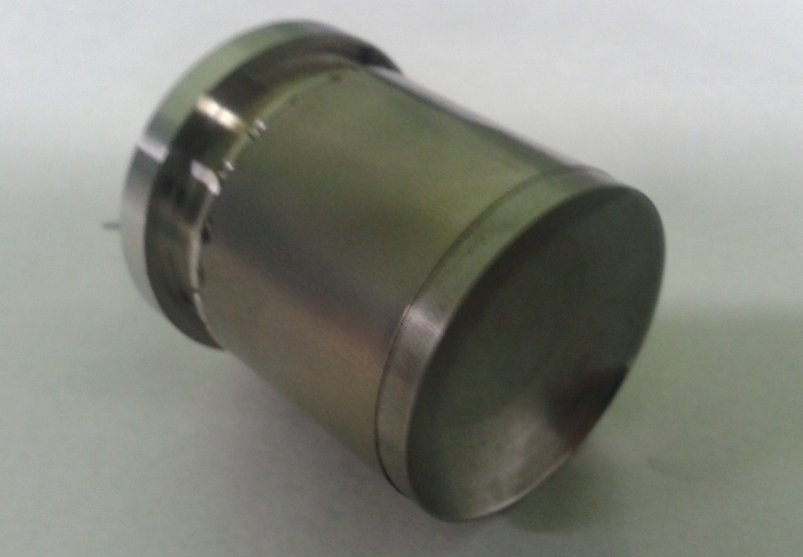

Рис.6. Однолучевой КПУ с диаметром эмиттера 30 мм

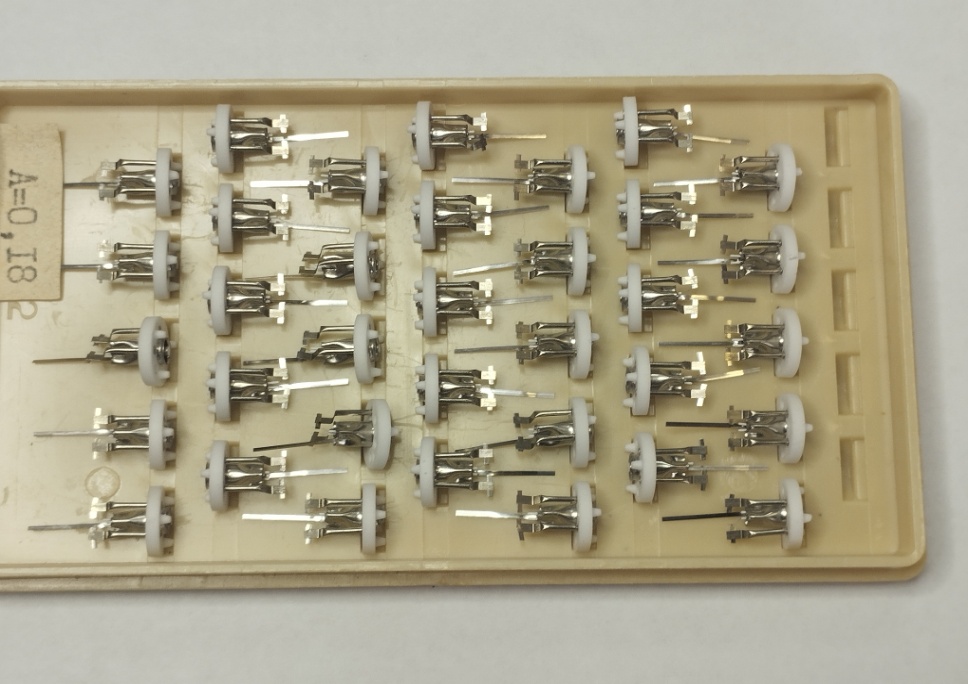

Рис.7. Оксидные КПУ в таре
Нагрев КПУ до 800-1200°С обеспечивают подогреватели, собранные на изоляторах, алундированные и заплавленные.
Для улучшения стабильности электронной эмиссии поверхность эмиттера покрыта плёнкой осмия толщиной менее 1 мкм.
Для изготовления КПУ используются прокат, проволока, порошок тугоплавких металлов отечественного производства. В технологии производства задействованы высокотемпературные водородные и вакуумные печи, лазерная и точечная сварка, вакуумные установки ионного травления, напыления и прокалки КПУ, установка вакуумной электродуговой гарнисажной плавки.
