Титан-ванадиевые газопоглотители

Нераспыляемые титан-ванадиевые газопоглотители изготавливаются из пористого сплава титана с ванадием и обеспечивают высокую активность поглощения остаточных газов при рабочих температурах.

Газопоглотители КНТВ-10В и КНТВ-15В рассчитаны на воздействие синусоидальной вибрации в диапазоне частот 1-2000 Гц с ускорением до 20g длительностью до 30 мин.

Характеристики газопоглотителей

Наименование	Ёмкость поглощения, л·Па (не менее)	Активная поверхность, см²
КНТВ-10В	9	2,0
КНТВ-15В	22	4,5
КНТВ-7,5	7	1,2
КНТВ-21/17	40	9,5
ТНТВ-5	3	0,5
ПВ-1 (втулка)	13,3	0,8
ККНТВ-12	20	3,5
КНТВ-9	12	2,2
КНТВ-10	12	2,0
КНТВ-12 (ПВАШ.711141.051)	16	2,5
КНТВ-15	22	4,5
ПВАШ.711141.049	120	16,9
КНТВ-11/8 (ПВАШ.711141.033)	16	3,2
КНТВ-7,2/5,6	3	0,8
ТНТВ-8	9,5	1,5
ТНТВ-10	15,9	2,1
ТНТВ-12	16,0	2,8
ТНТВ-15	26,5	4,4
ТНТВ-4Д	3,0	0,5

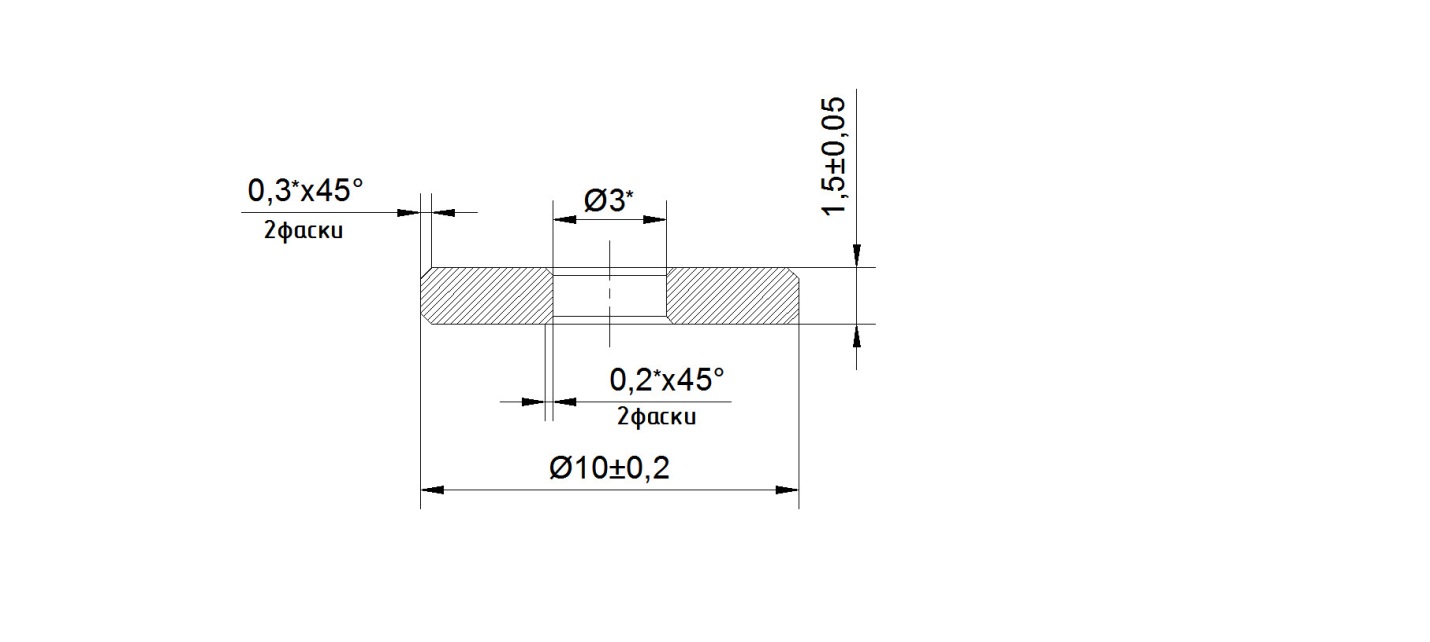

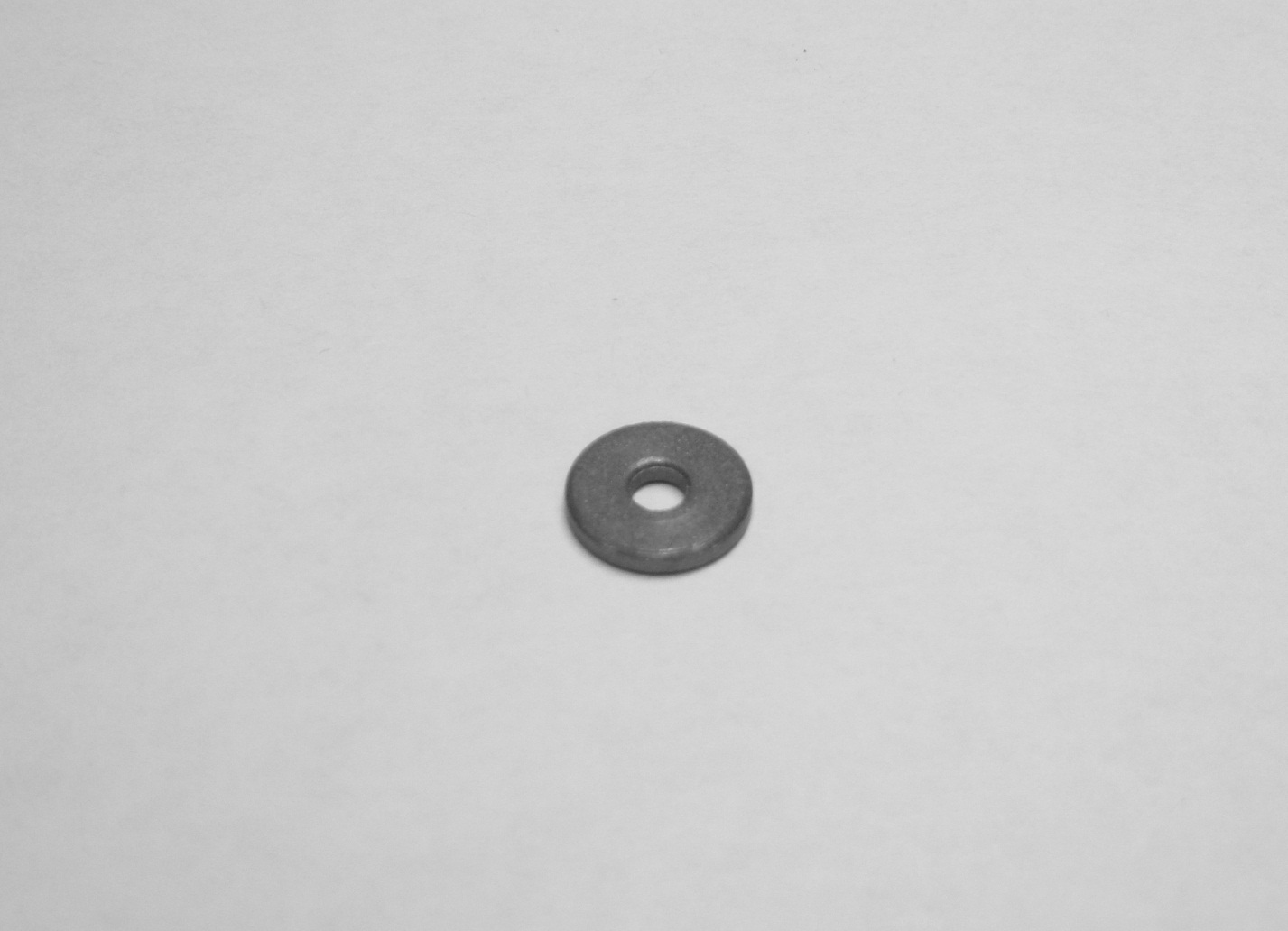

Нераспыляемый газопоглотитель КНТВ-10В

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
КНТВ-10В	до восст. вакуума	500	30	550–600	9	30

Газопоглотители КНТВ-10В рассчитаны на воздействие синусоидальной вибрации в диапазоне частот 1–2000 Гц с ускорением до 20g длительностью до 30 мин.

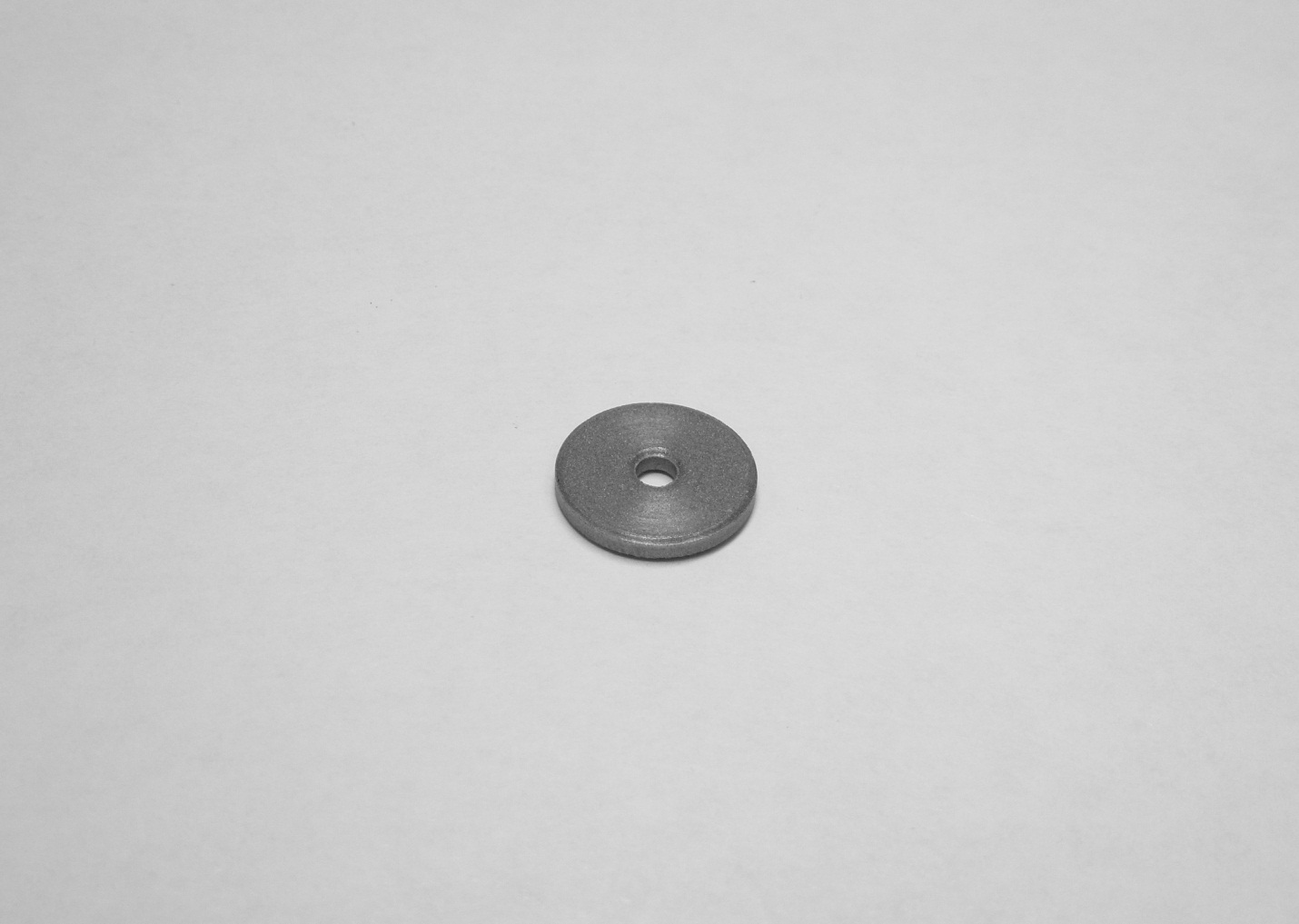

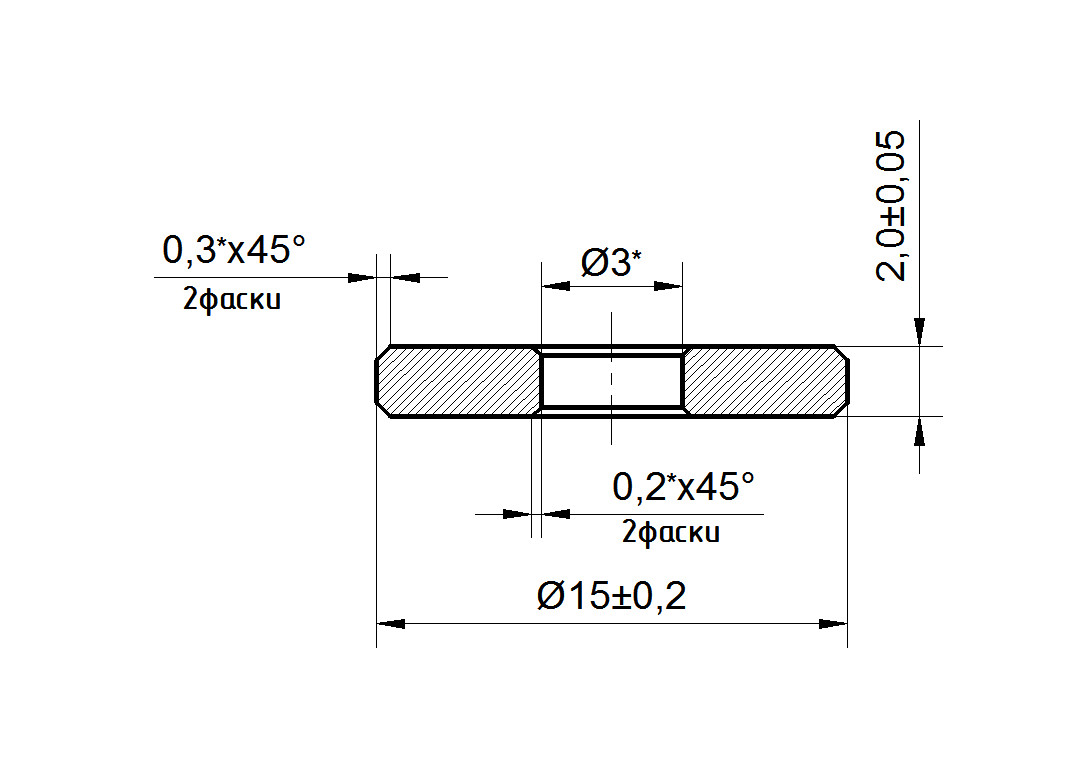

Нераспыляемый газопоглотитель КНТВ-15В

Газопоглотители КНТВ-15В рассчитаны на воздействие синусоидальной вибрации в диапазоне частот 1-2000 Гц с ускорением до 20g длительностью до 30 мин.

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
КНТВ-15В	до восст. вакуума	500	30	550–600	22	30

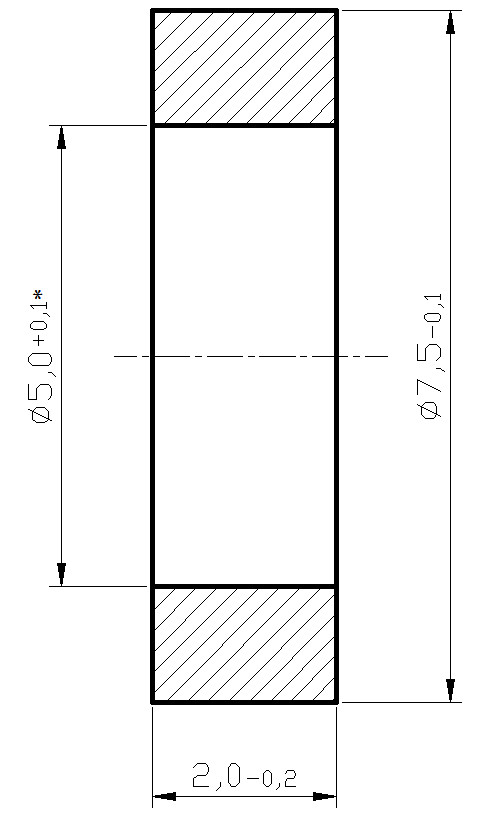

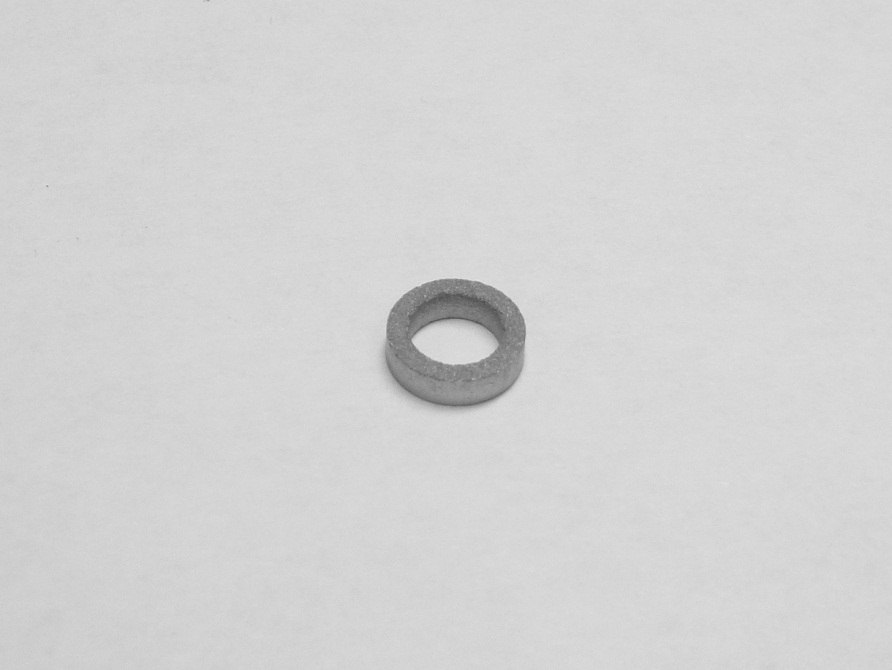

Нераспыляемый газопоглотитель КНТВ-7,5

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
КНТВ-7,5	до восст. вакуума	500	30	550–600	7	35

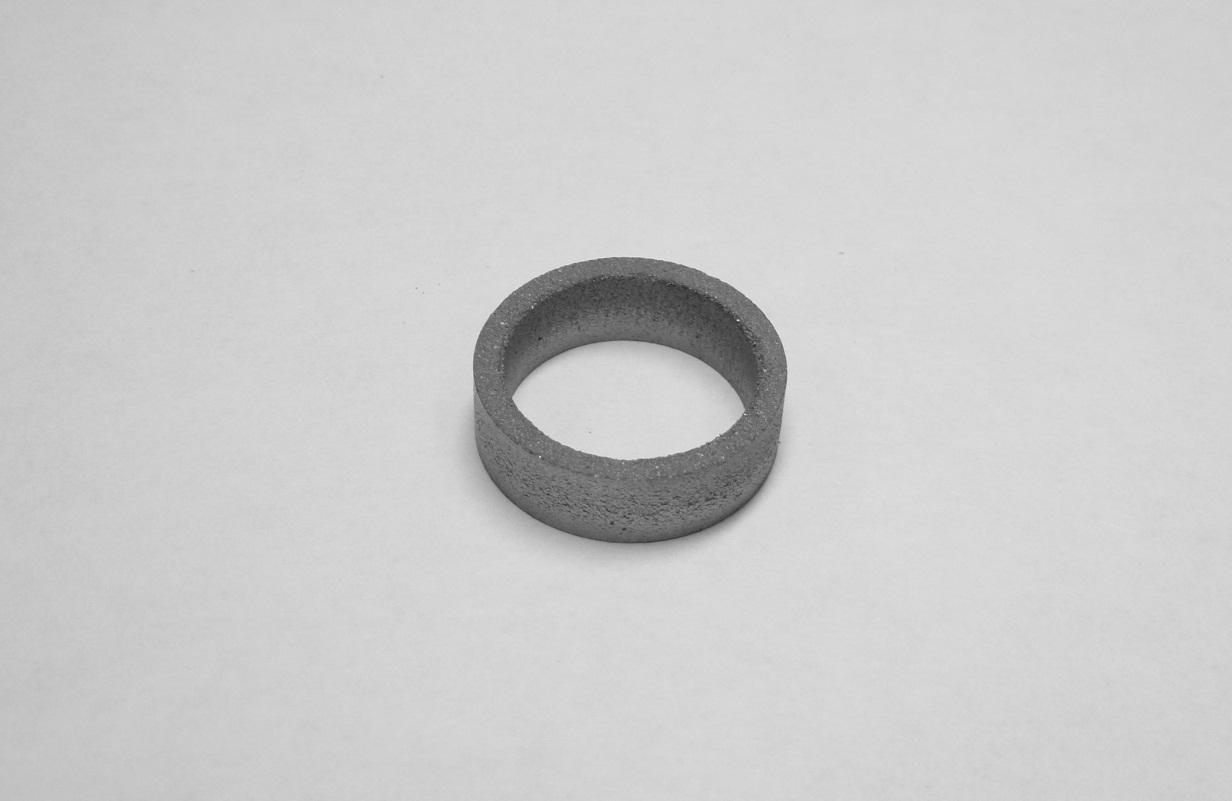

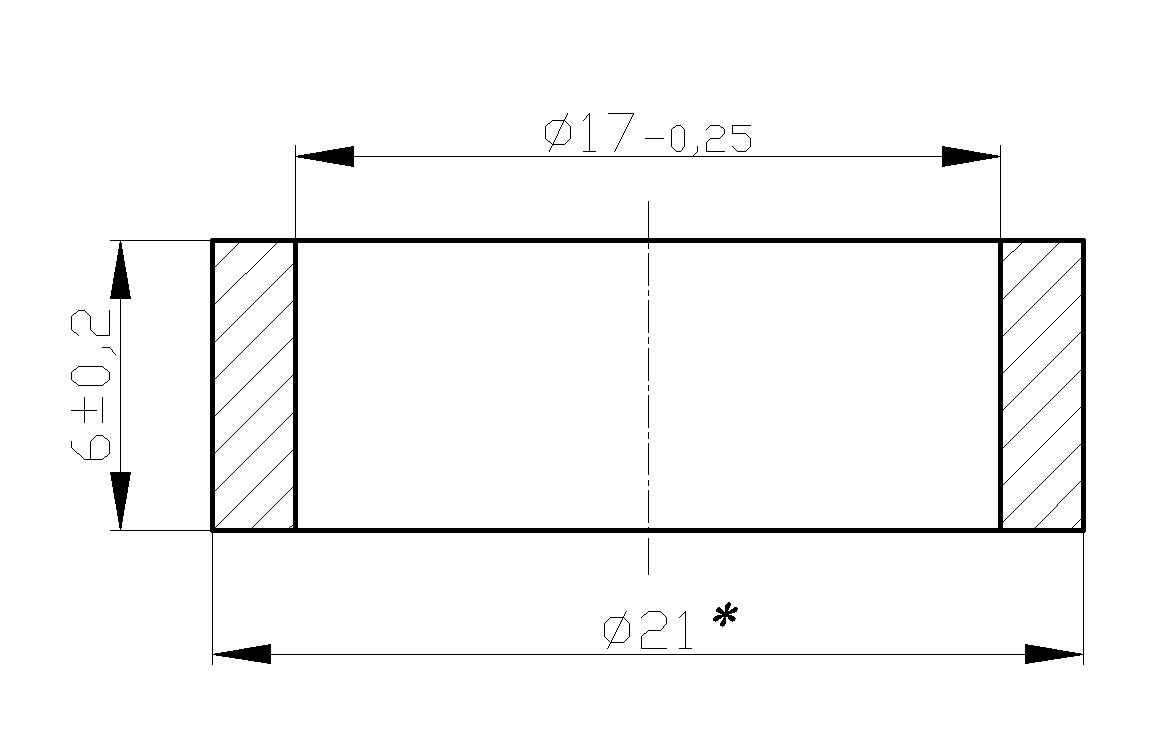

Нераспыляемый газопоглотитель КНТВ-21/17

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
КНТВ-21/17	до восст. вакуума	500	30	550–600	40	35

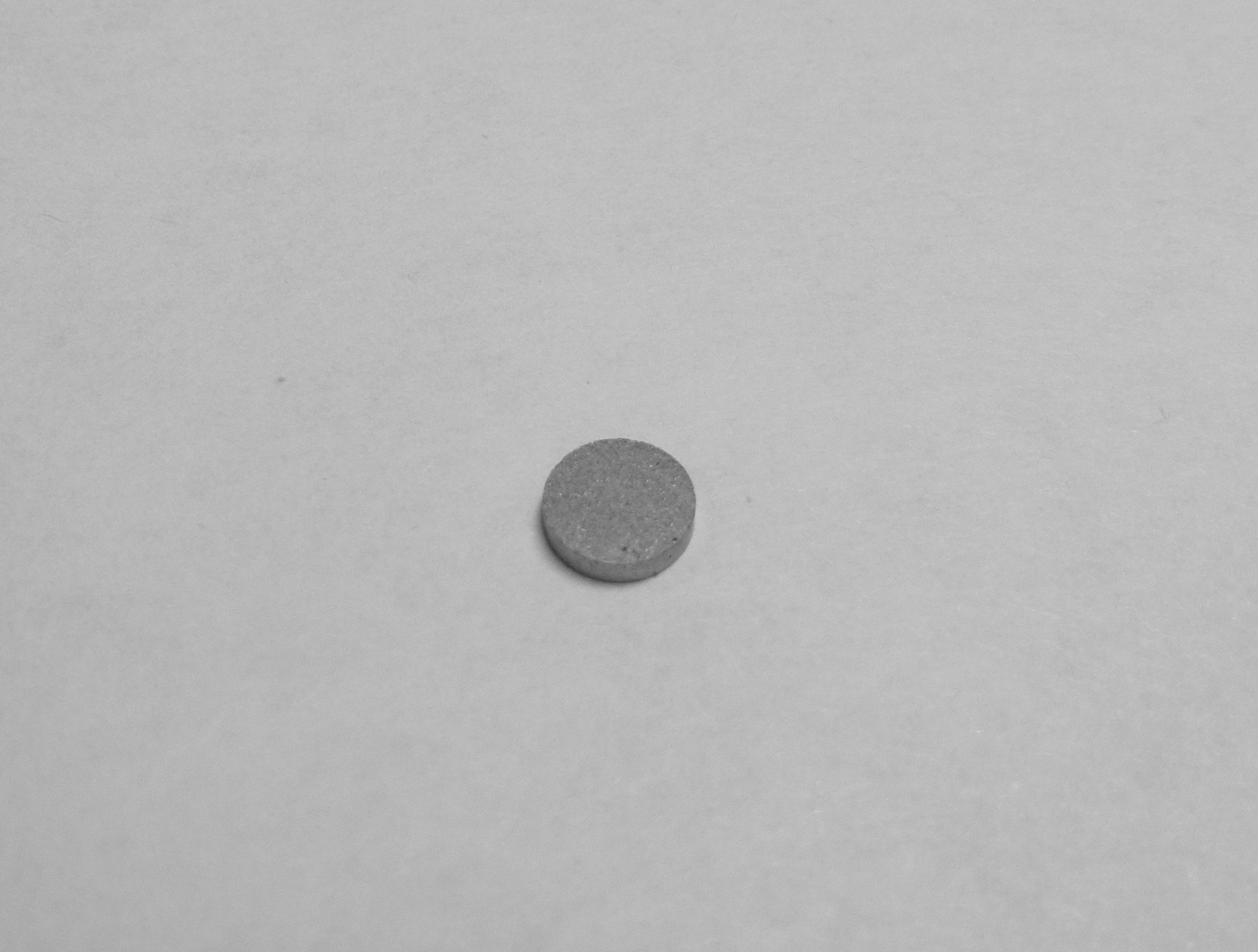

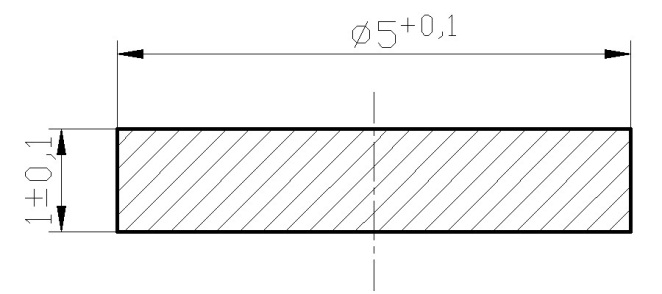

Нераспыляемый газопоглотитель ТНТВ-5

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
ТНТВ-5	до восст. вакуума	500	30	550–600	3	25

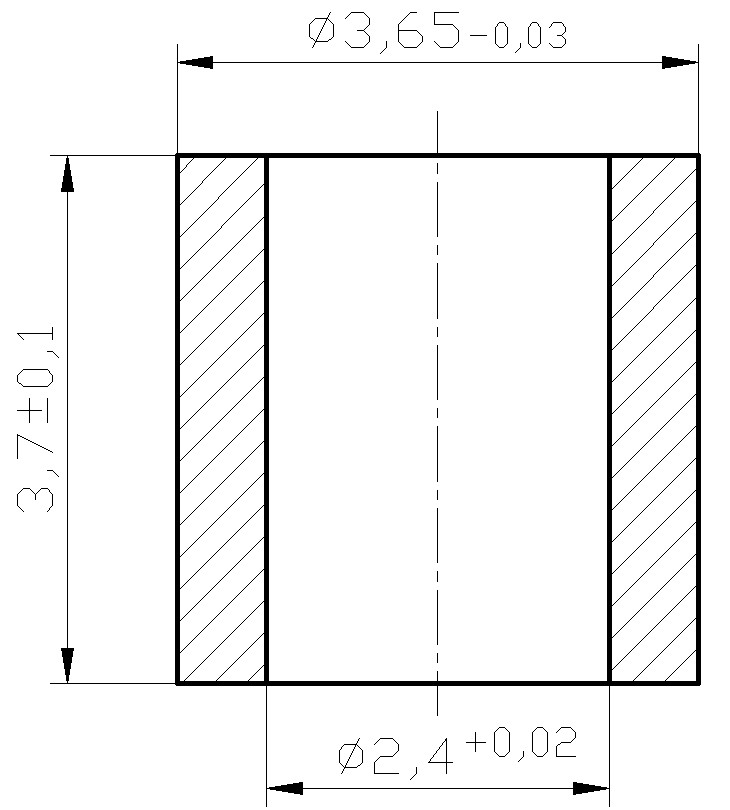

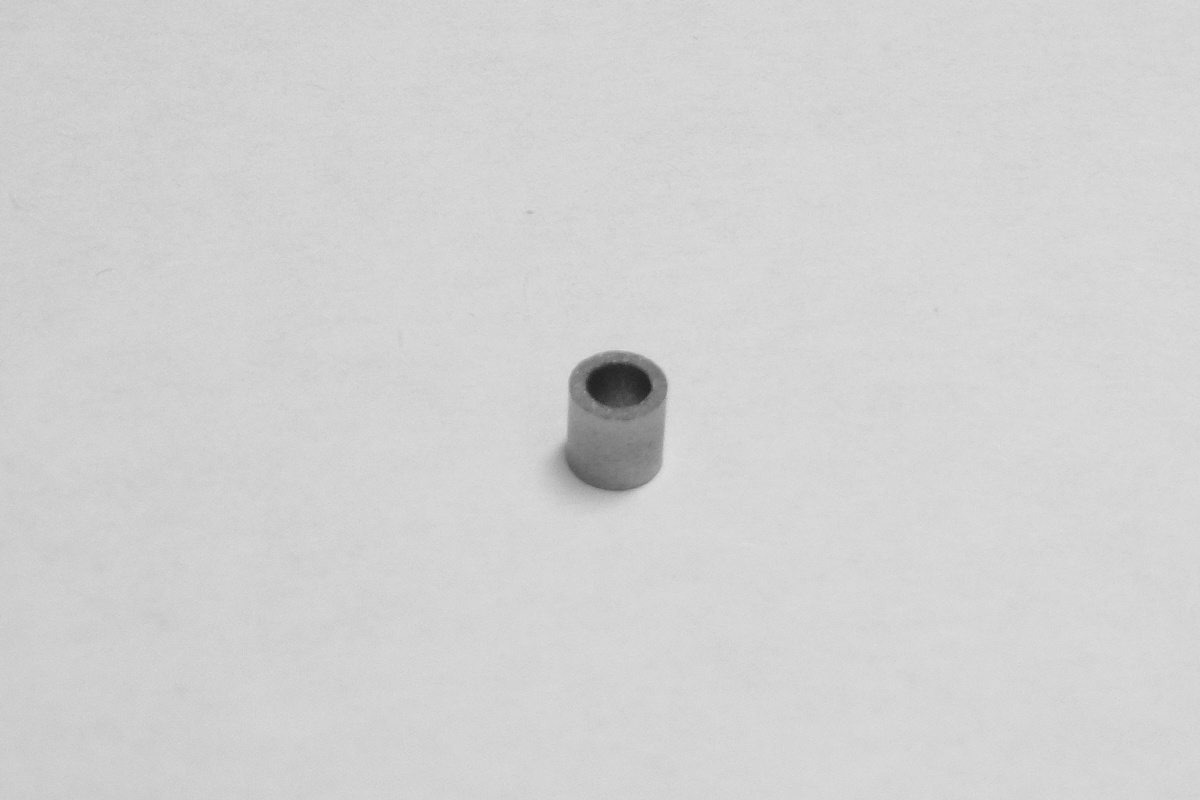

Нераспыляемый газопоглотитель ПВ-1 (втулка)

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
ПВ-1 (втулка)	до восст. вакуума	500	30	550–600	13,3	35

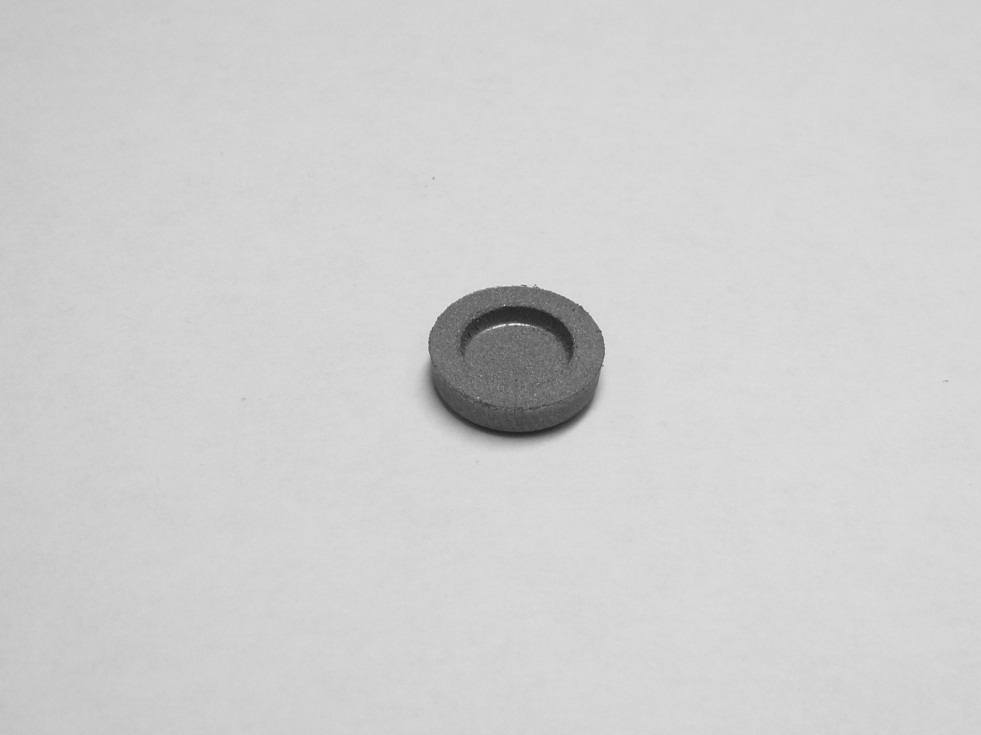

Нераспыляемый газопоглотитель ККНТВ-12

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
ККНТВ-12	до восст. вакуума	500	30	550–600	20,0	35

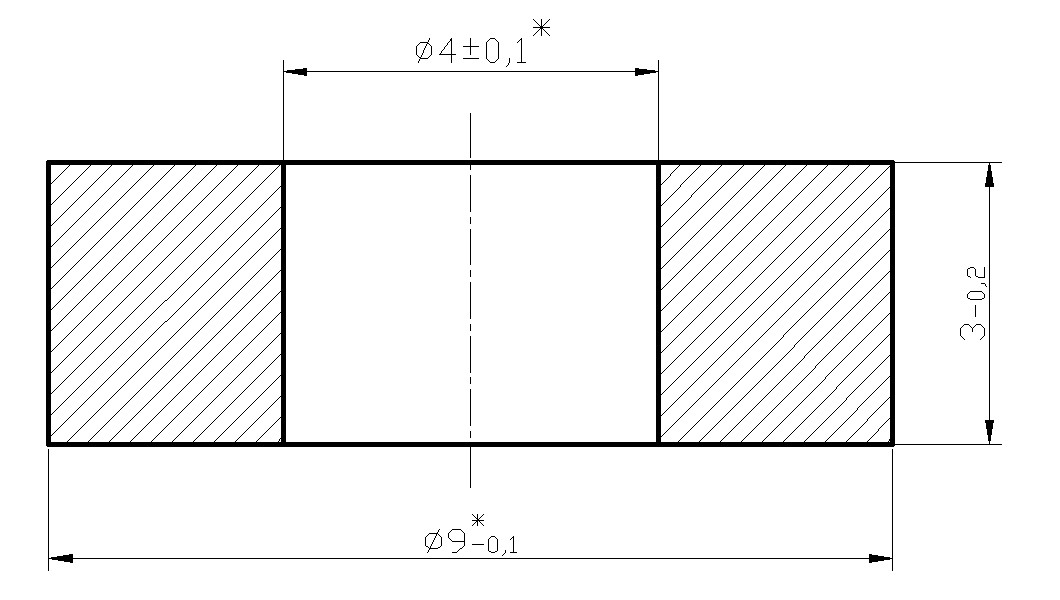

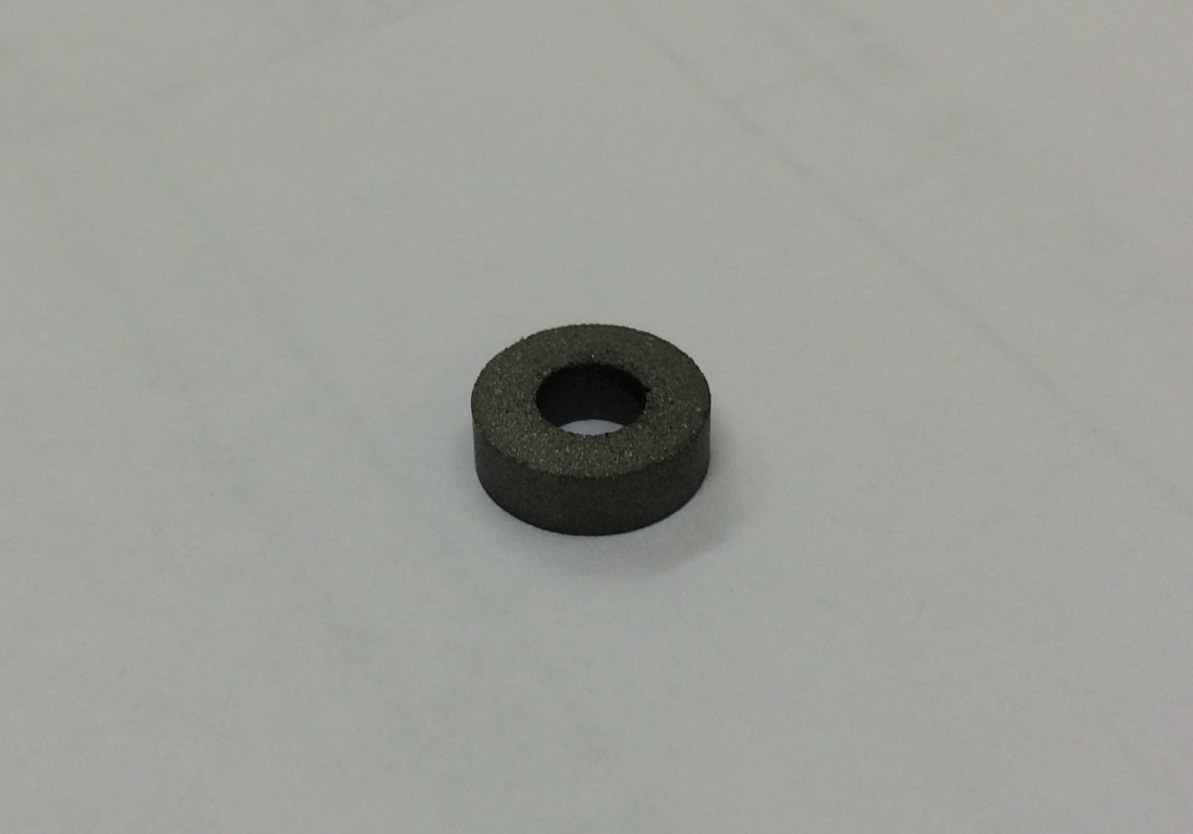

Нераспыляемый газопоглотитель КНТВ-9

Тип	Время обезгаживания, мин	Т обезгаживания, °С	Время активирования, мин	Т активирования, °С	Ёмкость по H₂, л·Па	Пористость, %
КНТВ-9	до восст. вакуума	500	30	550–600	12,0	35

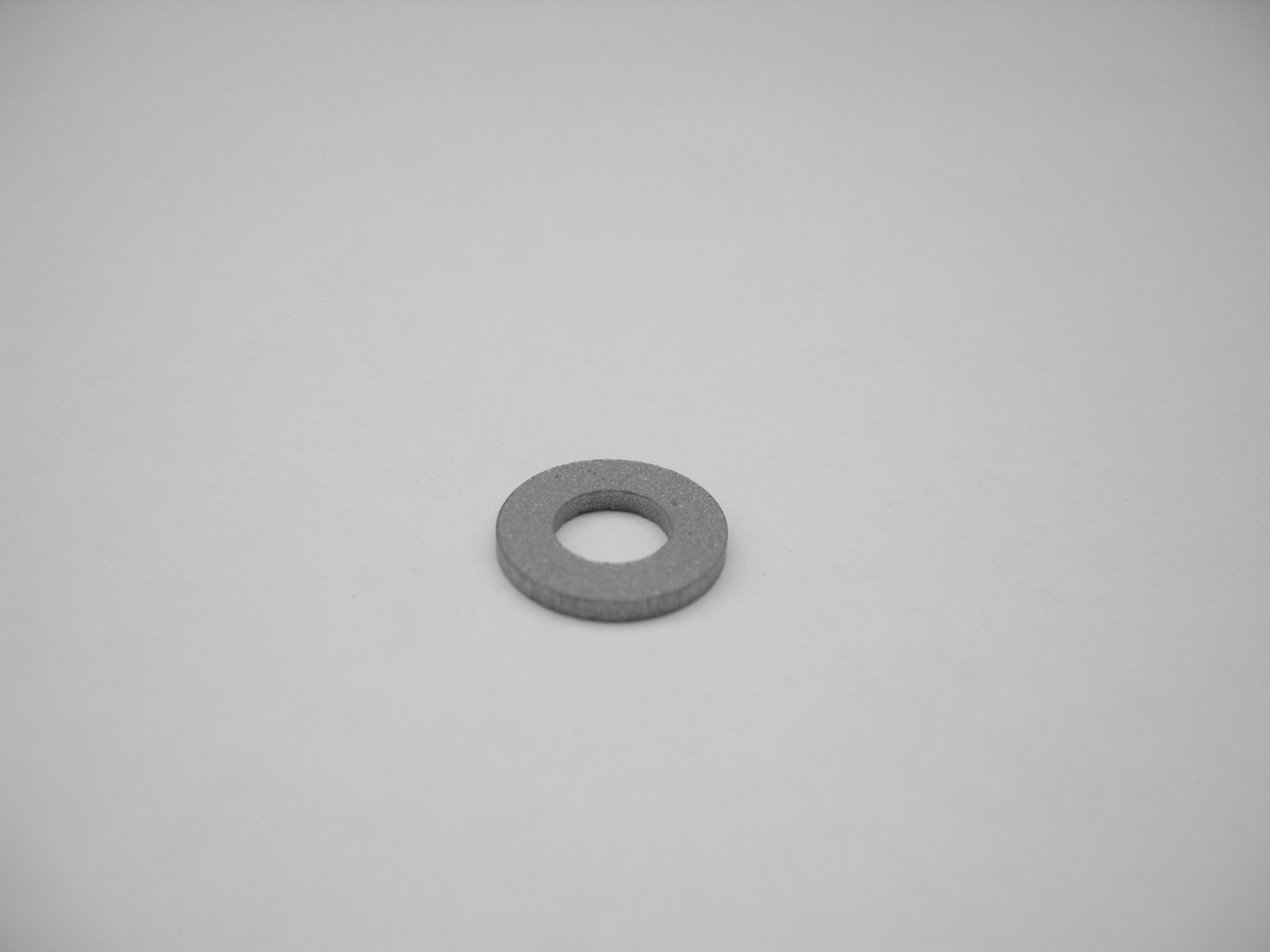

Нераспыляемый газопоглотитель КНТВ

Обозначение	D, мм	d*, мм	H, мм
КНТВ-10	10±0,2	3*	1,5±0,2
КНТВ-12	12−0,35	6±0,25	1,5−0,2
КНТВ-15	15±0,3	3*	2,0±0,2
ПВАШ.711141.049	30,6−0,43	24+0,13	7,0−0,43
КНТВ-11/8 (ПВАШ.711141.033)	11−0,2	8,1+0,15	4−0,2
КНТВ-7,2/5,6	7,2−0,3	5,6+0,1	1,3−0,1

Тип газопоглотителя	Время обезгаживания, мин., не менее	Температура обезгаживания, °С	Время активирования, мин., не менее	Температура активирования, °С	Ёмкость поглощения по водороду, л·Па	Пористость, %
КНТВ-10	5	500	30	550–600	12	35
КНТВ-12	5	500	30	550–600	16	35
КНТВ-15	10	500	30	550–600	22	35
ПВАШ.711141.049	10	500	30	550–600	120	35
КНТВ-11/8 (ПВАШ.711141.033)	5	500	30	550–600	16	35
КНТВ-7,2/5,6	5	500	30	550–600	3	35

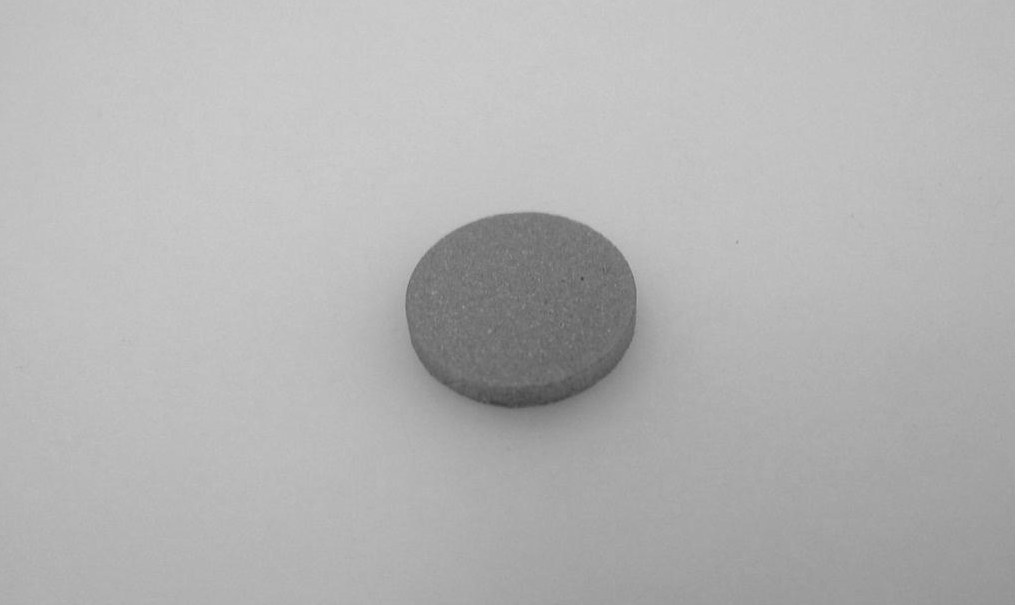

Нераспыляемый газопоглотитель ТНТВ

Обозначение	D, мм	H, мм
ТНТВ-8	8−0,2	2,0−0,5
ТНТВ-10	10−0,22	1,7−0,25
ТНТВ-12	12−0,35	1,5−0,2
ТНТВ-15	15−0,24	2,0−0,5

Тип газопоглотителя	Время обезгаживания, мин., не менее	Температура обезгаживания, °С	Время активирования, мин., не менее	Температура активирования, °С	Ёмкость поглощения по водороду, л·Па	Пористость, %
ТНТВ-8	5	500	30	550–600	9,5	35
ТНТВ-10	5	500	30	550–600	15,9	35
ТНТВ-12	5	500	30	550–600	16,0	35
ТНТВ-15	5	500	30	550–600	26,5	35

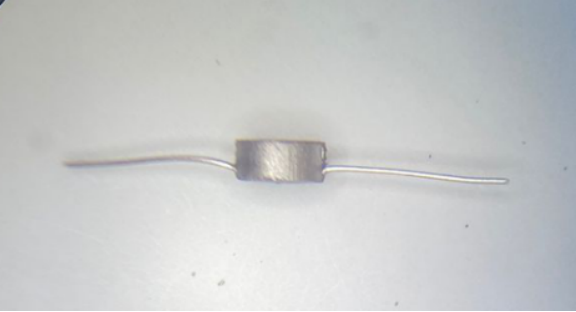

Нераспыляемый газопоглотитель ТНТВ-4Д

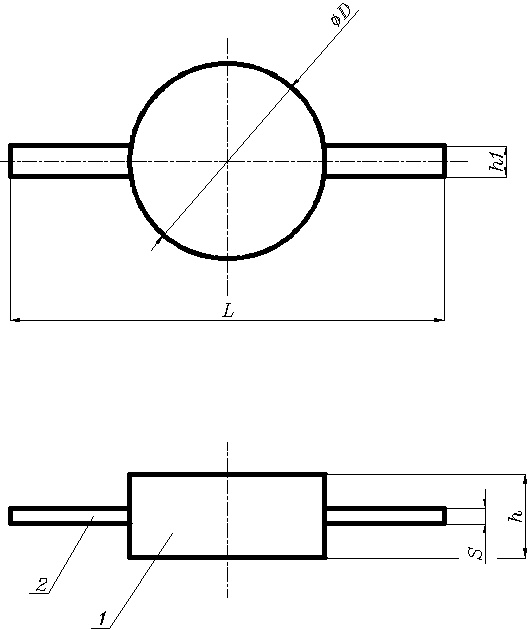

1 – активный материал, 2 – держатель.

Наименование	D, мм	h, мм	h1, мм	L, мм	S, мм
ТНТВ-4Д	4,0*	1,6*	0,5*	12±1	0,2*

Тип газопоглотителя	Время обезгаживания, мин., не менее	Температура обезгаживания, °С	Время активирования, мин., не менее	Температура активирования, °С	Ёмкость поглощения по водороду, л·Па	Пористость, %
ТНТВ-4Д	до восстановления первоначального вакуума	500	30	550–600	3,0	30
