Распыляемые газопоглотители
Общее описание
Бариевые распыляемые газопоглотители отличаются особенно высокими скоростями поглощения кислорода, окиси и двуокиси углерода и значительно меньшей активностью поглощения водорода и азота; сорбция газов бариевой пленкой имеет практически необратимый характер. Инертные газы (аргон, гелий, и др.) бариевой пленкой не поглощаются.
Основным рабочим элементом распыляемого газопоглотителя является высокопористая бариевая пленка, получаемая при нагреве барийсодержащего активного состава до температуры химического восстановления и сублимации бария с последующим его осаждением в виде пленки на внутренней поверхности корпуса прибора.
На активность бариевой пленки оказывает существенное влияние помимо других факторов ее пористость.
Температурные границы обычного применения газопоглотителей находятся в пределах 20 – 200 °С; при более высоких рабочих температурах применение бариевых газопоглотителей не рекомендуется.
Условное обозначение
Условное обозначение газопоглотителей при заказе и в конструкторской документации состоит:
- из слова «газопоглотитель»;
- из букв КРБ (кольцевой, распыляемый, бариевый),
- числа после тире соответствуют наружному диаметру газопоглотителей, мм,
- из букв: Д – наличие держателя; П, Н – направленность пыления (прямое, направленное); Г – глубокая конструкция; М, М-М – модернизированный, дважды модернизированный (ставится после обозначения диаметра газопоглотителя);
- из букв А, АА– обозначающих применяемый активный состав.
Технические характеристики
Активный состав газопоглотителя определяет характер и режимы процесса распыления. Наше предприятие изготавливает газопоглотители используя в качестве активного состава сплавы альбани и альбанини, которые наиболее полно удовлетворяют современным требованиям по защите активного элемента от воздействия воздуха при изготовлении, хранении и монтаже газопоглотителя.
Средняя величина выхода бария характеризует емкость поглощения газопоглотителя. После распыления активного состава и образования бариевой пленки остаточные газы в приборе вступают в химическую реакцию с барием с образованием нелетучих соединений на поверхности пленки. Выход реакции, а значит, и количество поглощаемых газов зависит, главным образом, от количества бария в пленке. При оптимальных условиях в процессе поглощения газов участвует все атомы бария, и количество поглощенных газов будет максимальным. Средняя величина выхода бария измеряется в миллиграммах (мг).
Собственное газовыделение показывает количество газов, выделяемых газопоглотителем при нагреве до температуры распыления. Величину газовыделения стараются минимизировать, поскольку выделяемые газы могут негативно влиять на элементы прибора, главным образом, на катод. Собственное газовыделение должно быть, как минимум, на порядок меньше емкости поглощения газопоглотителя. Собственное газовыделение измеряется обычно в л·Па или л·Па/мг.
Характеристики газопоглотителей
| Обозначение | Содержание бария, мг | Выход бария, мг, не менее | Газовыделение, л·Па, не более |
|---|---|---|---|
| КРБ-5АВ | 1,25-1,75 | 0,6 | 1,0 |
| КРБ-8АВ (с держателем) | 7,0-9,25 | 4,5 | 2,0 |
| КРБ-11МДА | 20,0-25,0 | 10,0 | 35,0 |
| КРБ-11ДАМ-М | 15,0-20,0 | 9,0 | 34,6 |
| КРБ-13А | 55,0-60,0 | 35,0 | – |
| КРБ-13АА | 55,0-60,0 | 35,0 | – |
| КРБ-13ДА | 11,2-13,7 | 5,6 | 24,7 |
| КРБ-18ПГА | 69,0-81,0 | 40,0 | – |
| КРБ-18ПАА | 69,0-81,0 | 40,0 | – |
| КРБ-22НБС | 40,0-50,0 | 20,0 | – |

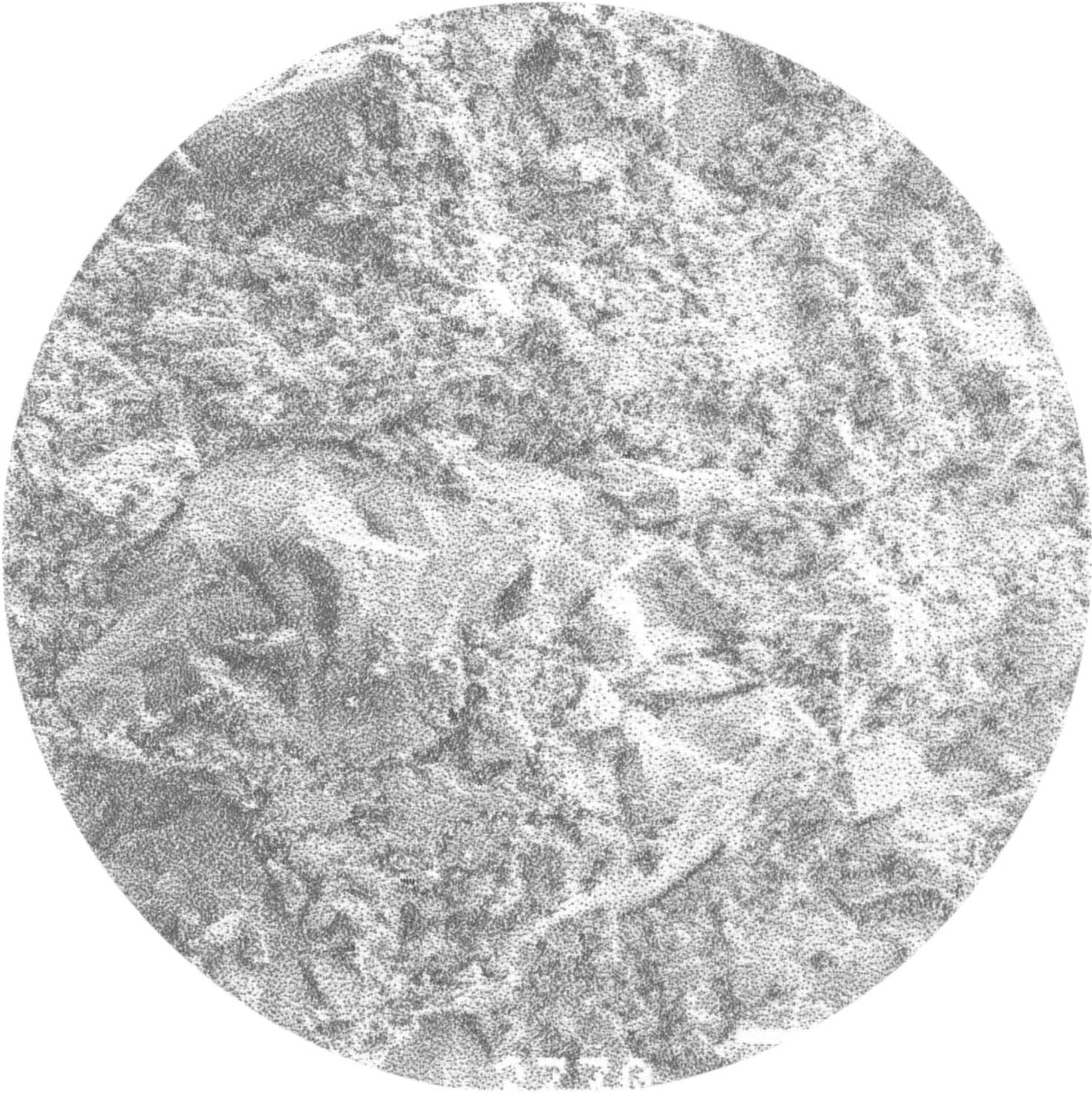

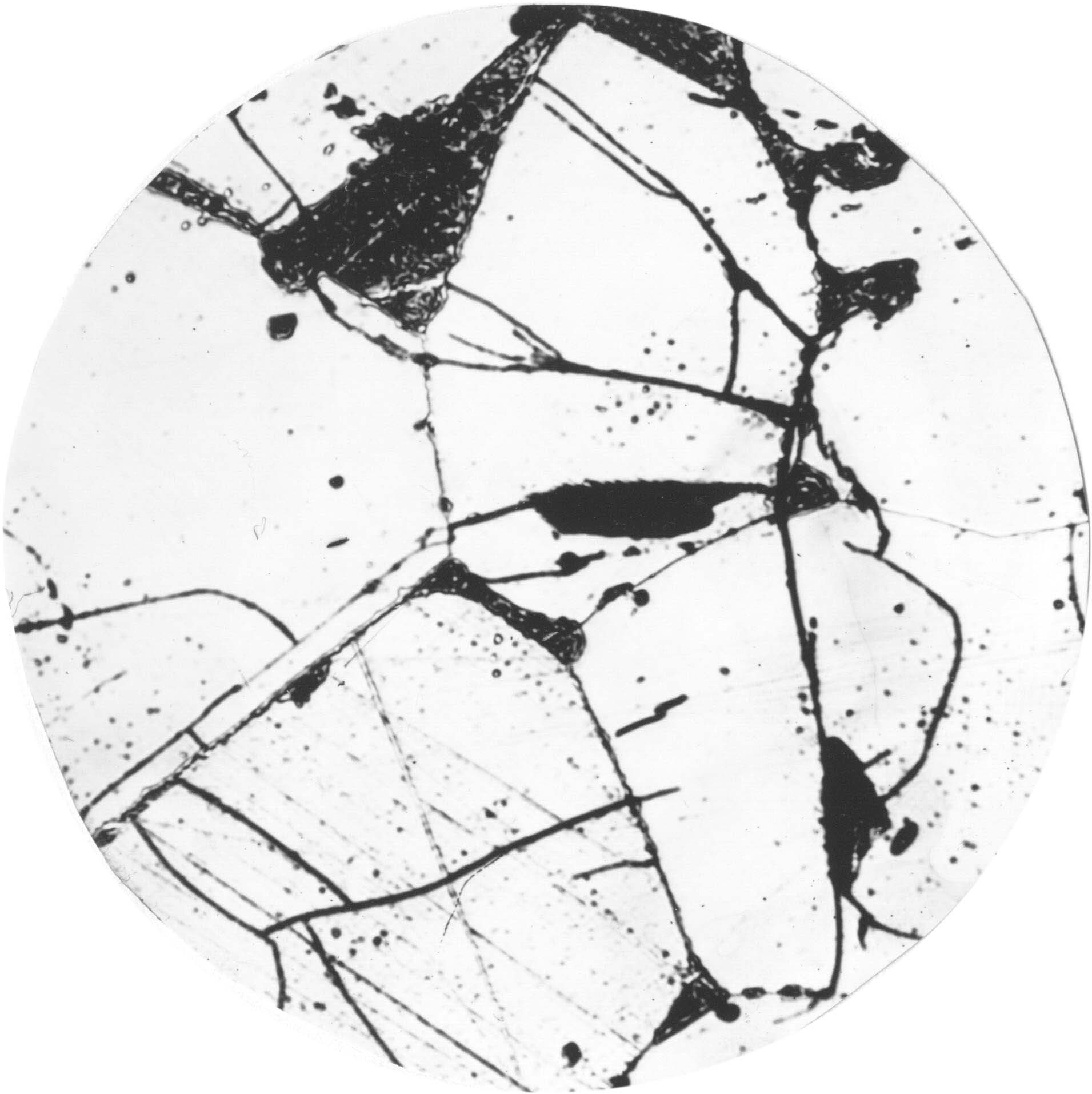

РЭМ-изображение во вторичных электронах структуры активных составов: а – альба, б – альбани.
